PL94056是一種款集成型快充全和談、H橋及筆記本充電辦理手續的雙軌升降壓SOC

一、物品簡介

---

1、有機物作用：

• 讀取電流值規模性：3.5V-32V
• 導入工作電壓產值：2.0V-30V
• 輸出馬力：45W
• 電源開關次數：150KHz/300KHz
• 集變成了H橋 10mΩ FET、智能家居控制快充全和談
• 撐持A+C利于、集成化I2C聯系
• Buck-boost充自放電轉型器、集電經過處理
• 電池充電范本3V-4.5V可每10mV增加設計
• 撐持1-6串電池充電
• 自適應器防拉死工作電壓VINREG可每10mV逐漸增加文字編輯
• 輸人輸人電壓規定可每10mA遞加導出
• 插入電流電壓可每10mV依次增加插入圖片
• 撐持欠壓、過壓、過流、短路故障、體溫等掩體
• 集成化LDO
• 結合DC-DC準換器的各種各樣擋拆的功效
• 二極管封裝：QFN6x6-42

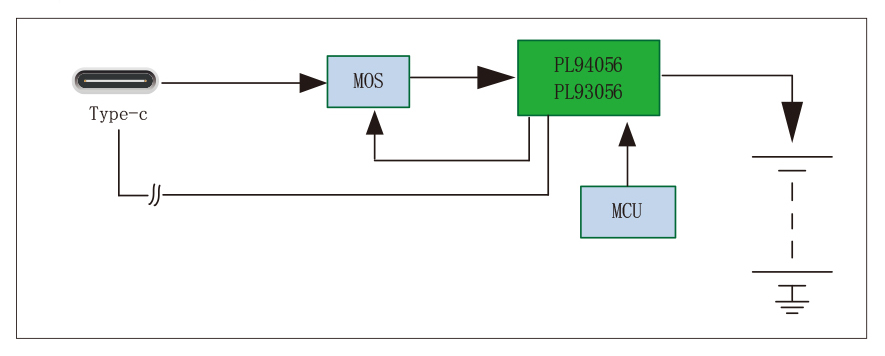

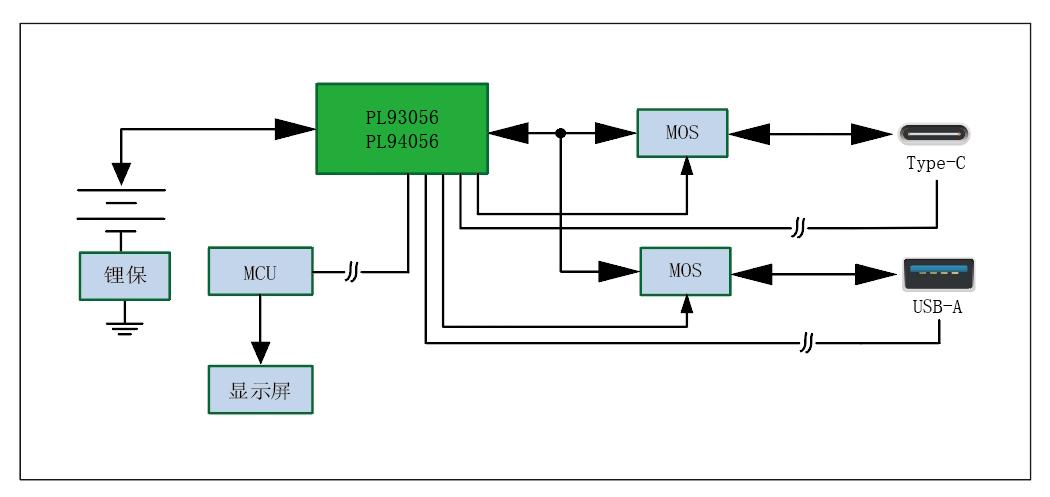

2、使用啟示圖：

3、化合物刻畫

PL94056是集就成為了快充全和談的、高權利的、帶蓄電辦理流程的微信同步雙軌起減壓SOC。 它不是個采取type-C PD快充回收應用而建議的、功用宏偉的、回收應用矯捷的起減壓改變器品臺。 它才可以被如何改成減壓蓄電、升壓蓄電和起減壓蓄電一種方式。PL94056 集就成為了I2C 界面類型，可便利店加盟與室內體制網絡通信網絡。經過時I2C可將電瓶的交流的電壓、BUS的交流的電壓、電瓶工作工作直流電、BUS工作工作直流電及各端口號的的交流的電壓工作工作直流電相關信息轉遞到室內體制。 的同時，室內集就成為了耐高壓低壓的CC1/CC2、DP/DM USB網絡通信網絡和談界面類型。搭配方法簡單的的MCU 就分為四種快充回收應用供求平衡可以、擴張、矯捷的起減壓快充計劃怎么寫。 在動力電池充能的形式，可依靠時候升壓、減壓及落桿壓好用的給動力電池動力電池充能。 PL94056撐持涓流、恒流、恒壓的動力電池充能續辦。動力電池充能交流電壓和交流電壓都還可以依靠時候一個12-bit 寄放器來有節制。 PL94056 一體化I2C插孔，經過時候讀寫寄放器我們可友盒的控制管理體制進來進行專研或瞬時電流組織形式，設備進行專研瞬時電流、滿是交流輸出功率、放入交流輸出功率和放入恒流點。經過時候I2C插孔是可以監管USB串口的現狀分析，并控制串口NMOS的導通和封密。的同時我們也是可以經過時候讀現狀分析寄放器來監管DC-DC的現狀分析，做為監管大部分管理體制的作業場景。 PL94056供求VMON引腳。MCU就可以沿途整個過程該引腳簡接不能顯示VBUS、IBUS、VBAT、IBAT和各串口的電流大小值、電流大小內容。以抽象化保障組織體制建議和回落BOM本金。 為事關保障組織體制在隨便任務首要條件下的穩定，PL94056 集都是欠壓保護、過壓保護、過流保護、斷路保護、和溫差保護等功能。

4、經典故事回收利用處景

• 能手機充電寶
• 挪動儲熱
• 電池板包
• 挪動配置（如電開地方、肌肉筋膜槍、挪動生活家電等）
• 應對無法開關電源

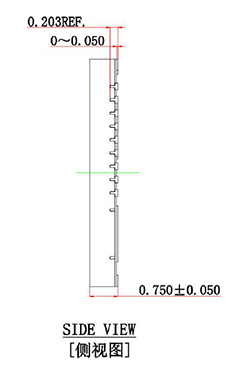

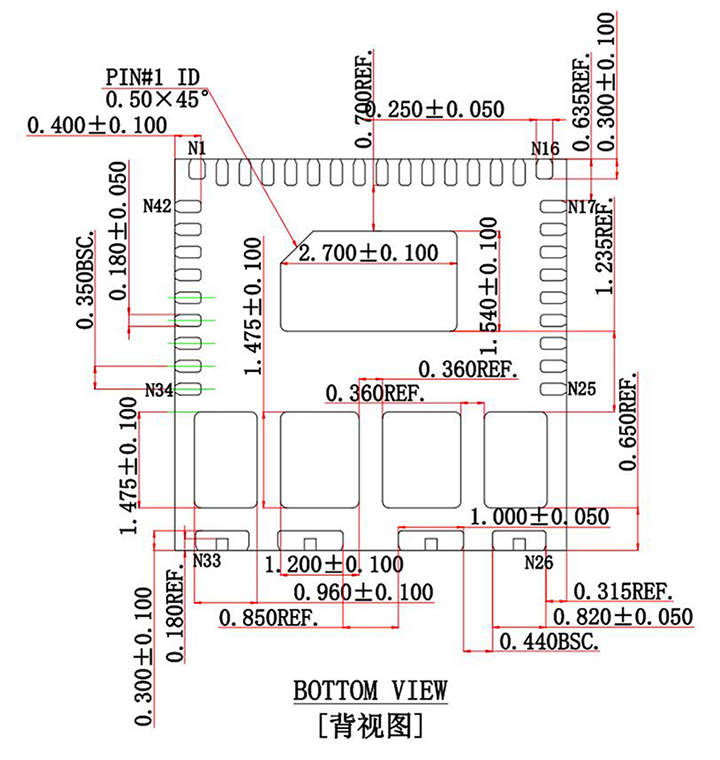

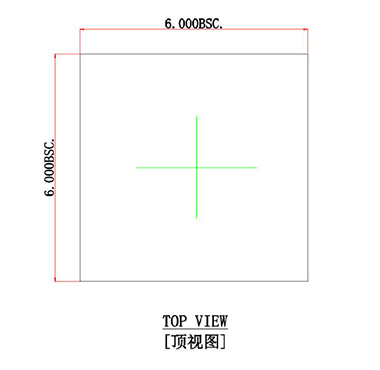

5、芯片封裝個人信息

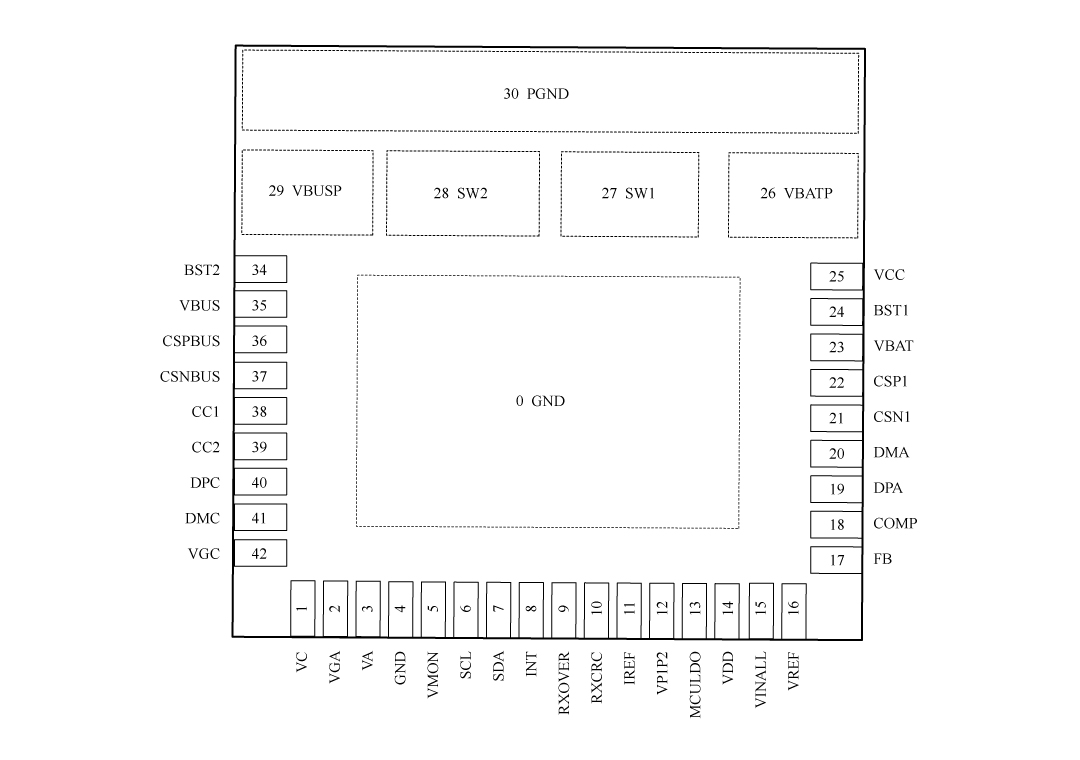

6、管腳界說和藥理作用描述

管腳功較描定

序號	稱號	描寫
1	VC	C口端電壓檢測
2	VGA	A口輸入途徑NMOS節制引腳
3	VA	A口端電壓檢測
0,4	GND	小旌旗燈號地，需單點接到體系地
5	VMON	為內部MCU供給電壓、電流信息，經由過程RC濾波毗連至MCU ADC引腳。可讀到 VBUS/VBAT，IBUS/IBAT，溫度和各端口的電壓、電流信息。
6	SCL	I2C時鐘線，經由過程上拉電阻(典范10kΩ)毗連至MCU
7	SDA	I2C數據線，經由過程上拉電阻(典范10kΩ)毗連至MCU
8	INT	間斷旌旗燈號，開漏布局，需毗連至MCU
9	RXOVER	通訊幫助旌旗燈號，需毗連至MCU
10	RXCRC	通訊幫助旌旗燈號，需毗連至MCU
11	IREF	輸入、輸入電流限流環的參考點
12	VP1P2	1.2V內部體系電壓源
13	MCULDO	3.3V給內部MCU供電
14	VDD	5V內部體系電壓源，接1uF陶瓷電容到GND，盡能夠接近引腳
15	VINALL	IC供電引腳，內部供電經由過程肖特基二極管毗連至引腳，接1uF陶瓷電容到GND，盡能夠接近引腳
16	VREF	電壓環的參考點
17	FB	VBUS電壓反應引腳
18	COMP	偏差縮小器輸入節點，毗連頻次彌補器件到GND
19	DPA	A口和談辨認旌旗燈號D+
20	DMA	A口和談辨認旌旗燈號D-
21	CSN1	電流檢測縮小器輸入負端，檢測VBAT端電流
22	CSP1	電流檢測縮小器輸入正端，檢測VBAT端電流
23	VBAT	電池接入點或輸入電壓點，接1uF陶瓷電容到PGND，盡能夠接近引腳
24	BST1	毗連100nF陶瓷電容至SW1
25	VCC	驅動電壓源，接1uF陶瓷電容到PGND，盡能夠接近引腳
26	VBATP	H橋輸入節點，接VBAT端檢流電阻
27	SW1	開關節點1，接功率電感
28	SW2	開關節點2，接功率電感
29	VBUSP	H橋輸入節點，接VBUS端檢流電阻
30	PGND	功率地
34	BST2	毗連100nF陶瓷電容至SW2
35	VBUS	輸入電壓或輸入電壓點，接1uF陶瓷電容到PGND，盡能夠接近引腳
36	CSPBUS	電流檢測縮小器輸入正端，檢測VBUS端電流
37	CSNBUS	電流檢測縮小器輸入負端，檢測VBUS端電流
38	CC1	C口檢測和快充通訊引腳
39	CC2	C口檢測和快充通訊引腳
40	DPC	C口和談辨認旌旗燈號D+
41	DMC	C口和談辨認旌旗燈號D-
42	VGC	C口輸入、輸入途徑NMOS節制引腳

二、手藝活word表格

---

范例	標題	上傳時候	文檔下載
產物規格書（中文）	PL94056_Datasheet_CN_R1.0	2025/04/09	PDF下載
終產物規模書（英文音標）	PL94056_Datasheet_en_R1.0	2025/04/09	PDF下載

三、應用設計

---

序號	標題
1	18-65W電開東西及電池包充電計劃 18-65W電開東西及電池包充電計劃 ×   封閉
2	CA/2-4串/30-45W充電寶計劃 CA/2-4串/30-45W充電寶計劃 ×   封閉
